-- 熱沉、襯底、載體、短路片 |
|
| |
  |
| |
|
|
--基材的選擇 |
| |
分 類 |
代碼 |
材 料 名 稱 |
密 度 |
膨 脹 系 數 |
導 熱 率 |
硬 度 |
| g/cm3 |
PPM/℃ |
W/mK |
| |
陶 瓷 |
B |
99.6% AL2O3 |
3.90 |
7.5 |
29.3 |
* 83 GPa |
| |
D |
99.0% ALN |
3.33 |
4.6 |
170 |
* 73 GPa |
| |
F |
99.5% BeO |
2.85 |
6.8 |
270 |
* 82 Gpa |
| |
合金 |
P |
鎢銅合金 W80:Cu20 |
15.15 |
8.3 |
200 |
220 HB |
| |
Q |
鎢銅合金 W85:Cu15 |
15.90 |
7.3 |
190 |
240 HB |
| |
R |
鉬銅合金Mo80%:20% |
9.96 |
7.6 |
204 |
174 HB |
| |
S |
鉬銅合金Mo85%:15% |
10.01 |
7.0 |
195 |
156 HB |
| |
T |
銅鉬銅CMC 13:74:13 |
9.88 |
5.6 |
200 |
—— |
| |
U |
無氧銅 OFC TU1/TU2 |
8.90 |
16.7 |
397 |
102 HB |
| |
V |
可伐合金 Kovar 4J29 |
8.30 |
5.3 |
17 |
155 HB |
| |
W |
金錫合金 Au80%:Sn20% |
14.5 |
16 |
57 |
276 HB |
| |
【*】采用ROCKWELL 45N 方法測試。 |
| |
|
|
--形狀、尺寸及金層厚度的選擇 |
| |
|
| |
基材類型 |
陶 瓷 |
金 屬 |
| |
長寬尺寸（mm） |
＞ 0.5mm的任意尺寸 |
0.20~20.0 |
| |
厚度尺寸（mm） |
0.127, 0.254, 0.381, 0.508, 0.635 |
0.15, 0.20, 0.25, 0.30, 0.40, 0.50, 0.80, 1.0, 1.2 |
| |
金層厚度（um） |
＞ 2.54 |
＞ 1.30 |
| |
|
|
--典型產品一覽表 |
| |
序 號 |
產 品 編 碼 |
技 術 參 數 |
| |
1 |
M080080B10D |

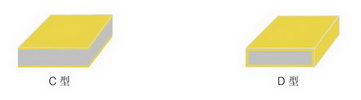

--99.6% AL2O3, D型, 外形尺寸: 0.80×0.80×0.254 mm; |
| |
2 |
M320300D10D |
- 99.0% ALN, D型, 外形尺寸: 3.20×3.00×0.254 mm; |
| |
3 |
M300100F10D |
- 99.5% BeO, D型, 外形尺寸: 3.00×1.00×0.254 mm; |
| |
4 |
M320160P08C |
-- 鎢銅合金W80%:Cu20% , C型, 外形尺寸: 3.20×1.60×0.20 mm; |
| |
5 |
M210200R06C |
--鉬銅合金Mo80%:Cu20%, C型, 外形尺寸: 2.10×2.00×0.15 mm; |
| |
6 |
M150120V08C |
--可伐合金 Kovar 4J29, C型, 外形尺寸: 1.50×1.20×0.20 mm. |
| |
|
|
